الانتهاء من معدات قطع الحلاقة التقليدية أداة مقاومة التآكل

ماكينة حلاقة عالية الجودة مصنوعة في تشوتشو ، الصين

ما هوآلة الحلاقة والعتاد؟

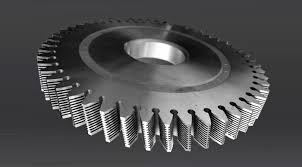

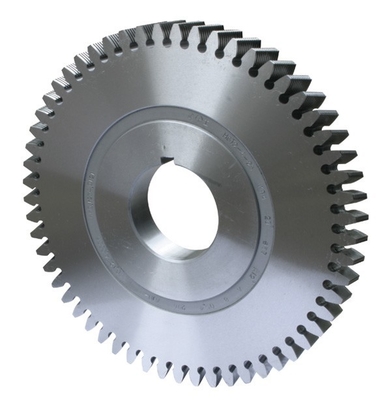

هناك العديد من الأخاديد الضيقة التي تشكل حواف القطع على سطح السن ، ويتم استخدام أداة معالجة التروس على شكل تروس لمعالجة قطعة العمل وفقًا لمبدأ تشبيك التروس الحلزوني.أثناء المعالجة ، يقطع القاطع الرقائق الدقيقة التي تشبه الشعيرات من سطح الترس ، لذلك يطلق عليه قاطع الحلاقة.يتم استخدام قاطع الحلاقة لإنهاء أسنان التروس بعد التشكيل والتشكيل (انظر معالجة التروس).قواطع الحلاقة القرصية شائعة الاستخدام مثل ترس حلزوني أسطواني مقوى (الشكل 1) ، وللأخاديد الموجودة على سطح السن شكلين: الأول عبارة عن ثقب دائري أو حلزوني على ترس الحلقة بالكامل.الفتحة ، يمكن أن يكون المقطع العرضي للفتحة مستطيلاً أو شبه منحرف.تعمل ماكينة الحلاقة هذه على شحذ الجبهة (الفتحة) فقط بعد أن تكون حادة ، ولا يتغير شكل السن والقطر الخارجي.نظرًا لأنه لا يمكن عمل الفتحة العميقة جدًا ، فهي مناسبة فقط لسكاكين الحلاقة مع وحدة أقل من 1.75 مم ؛والآخر هو أن الأخاديد على كلا الجانبين مسدودة ، ويتم إدخالها بشفرة على شكل مشط.حفر ثقوب مائلة.يحتاج هذا النوع من ماكينات الحلاقة إلى إعادة تشكيل شكل السن وسطح أسطواني أعلى الأسنان بعد الاستخدام غير الحاد.
من أجل تقليل حمل القطع لكل سن ، يكون عدد أسنان قاطع الحلاقة كبيرًا ، ويتم أخذ الرقم الأولي بشكل عام لتجنب عامل مشترك مع عدد أسنان الترس التي يتم قطعها ، وإلا فإن خطأ سيتم نسخ قاطع الحلاقة إلى الترس لتتم معالجته.وفقًا للمعيار الدولي ، تشتمل دقة ماكينة الحلاقة على ثلاثة أنواع: AA و A و B. في الإنتاج الفعلي ، غالبًا ما ينحرف ملف سن التروس باستخدام قاطع الحلاقة الصحيح للسن المطوي عن الانحراف الصحيح بالقرب من دائرة الملعب في والعتاد ، مقعر للداخل ، والانحراف حوالي 0.01 ~ 0.03 مم.الانحراف الجانبي للسن في التروس المحفزة أكبر من انحراف التروس الحلزونية.من أجل جعل قطعة العمل تحصل على شكل السن المطوي الصحيح ، يجب تصحيح شكل سن قاطع الحلاقة.في الإنتاج الضخم ، يتم تحديد منحنى تصحيح شكل السن لماكينة الحلاقة بالطرق التجريبية.
يمكن لماكينة الحلاقة معالجة التروس الأسطوانية الداخلية والخارجية للأسنان المستقيمة واللولبية ، بكفاءة إنتاج عالية وسطح أملس.بالإضافة إلى ذلك ، هناك قواطع الحلاقة ذات التروس الدودية لتصنيع التروس الدودية الدقيقة.يجب أن يكون نوع ومعلمات الدودة الأساسية هي نفسها الدودة العاملة التي تتطابق مع ترس الدودة.مثل قواطع الحلاقة ذات التروس ، لديها العديد من الأخاديد الضيقة على السطح الحلزوني لتشكيل حواف القطع واستيعاب الرقائق.من الصعب تصنيع قواطع الحلاقة ذات التروس الدودية وتستخدم فقط عند تصنيع التروس الدودية التي تتطلب دقة عالية.
